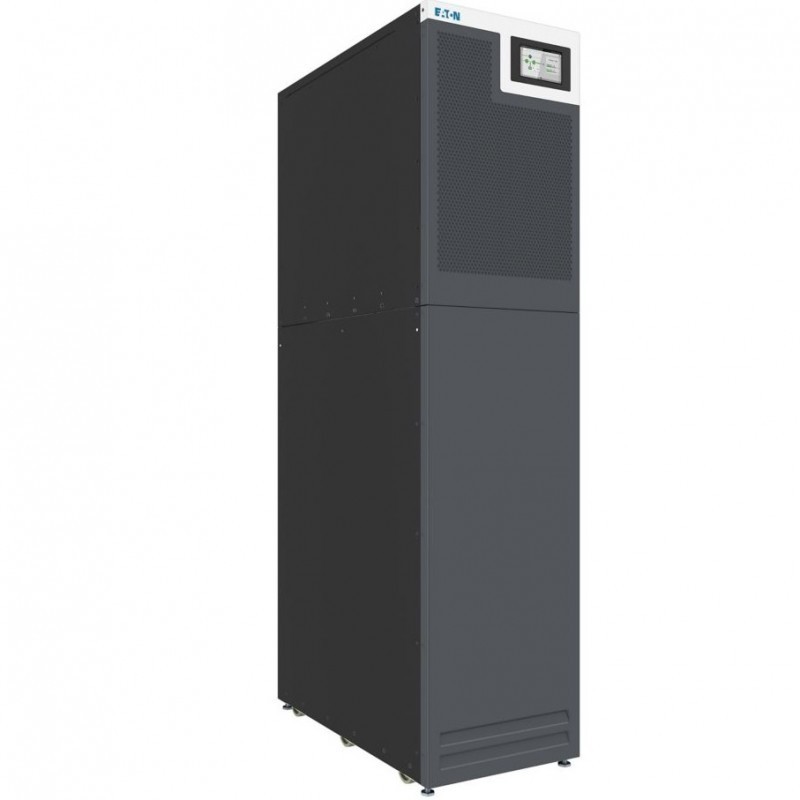

UPS Eaton Trifasico 20KVA 20KW con 2 string de baterias internas (2x32x7Ah) 9106-52128

Marca: Eaton
Modelo: UPS Online
Part Number: 9106-52128

Marca     Eaton
Serie     93T
Modelo     20 kVA Integrated Battery
Código del fabricante     9106-52128
Topología     Doble conversión (VFI-SS-111)
Arquitectura     Monolítico, sin transformador
Factor de potencia de salida     1.0
Capacidad eléctrica
Potencia nominal     20 kVA / 20 kW
Entrada / salida     Trifásica (3F + N + PE)
Capacidad en paralelo     Hasta 4 UPS (HotSync)
Entrada
Voltaje nominal     380 / 400 / 415 Vac
Rango de voltaje     201 – 478 Vac
Frecuencia nominal     50 / 60 Hz
Rango de frecuencia     40 – 72 Hz
Factor de potencia de entrada     ≥ 0.99
THDi     < 3 %
Salida
Voltaje nominal     380 / 400 / 415 Vac
Regulación de voltaje     ±1 %
Frecuencia     50 / 60 Hz
Distorsión armónica (THDv)     < 2 % (carga lineal)
Sobrecarga     125 % por 10 minutos
Eficiencia
Modo doble conversión     > 96 %
Modo ESS     Hasta 99 %
Sistema de baterías
Tipo de batería     VRLA (plomo-ácido selladas)
Configuración interna     2 strings × 32 baterías
Capacidad por batería     7 Ah
Voltaje nominal del banco     384 VDC por string
Gestión de baterías     Eaton ABM®
Autonomía típica     ≈ 6 minutos a plena carga
Características físicas
Dimensiones (An × Pr × Al)     380 × 740 × 1575 mm
Peso con baterías     ≈ 288 kg
Grado de protección     IP20
Comunicación y monitoreo
Pantalla     Pantalla táctil color de 5”
Slots de comunicación     2 × Mini-slot (SNMP, Modbus, Gateway)
Puertos     RS-232 y USB
Entradas externas     Alarmas de edificio
Software compatible     Eaton Intelligent Power Manager
Condiciones ambientales
Temperatura de operación     0 – 40 °C (hasta 50 °C con derating)
Humedad     5 – 95 % sin condensación
Nivel de ruido     ≤ 63 dB @ 75 % de carga
Altitud     Hasta 1500 m sin derating
Normativas y certificaciones
Seguridad     IEC 62040-1
EMC     IEC 62040-2
Desempeño     IEC 62040-3
