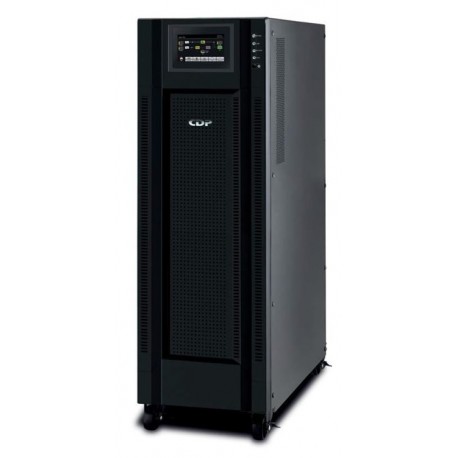

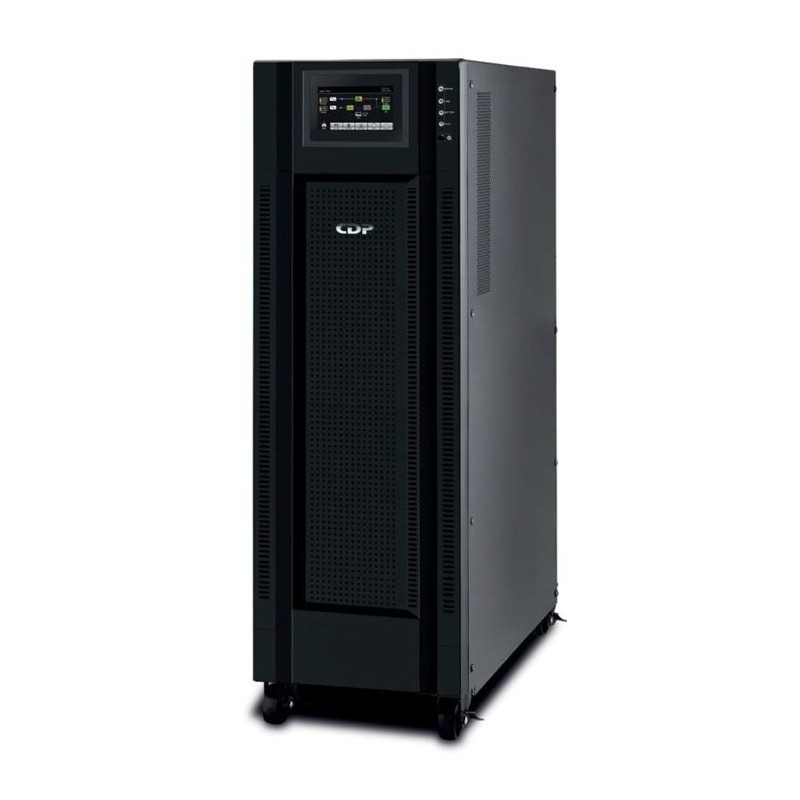

UPS On-Line CDP Doble Conversion Alta Frecuencia UPO33-15HFi 15KVA 15KW UPO33-15HFAXI

Marca: CDP
SKU: UPO33-15HFAXI
Tipo: UPS

Modelo    UP033-15HFAX
Capacidad    15KW
Potencia    15KW
Tecnología    True Online (Doble conversión) y rectificador basado en IGBT'S
Tecnología de inversor    Basado en IGBT's 3 niveles
Transferencia    Cero ms
Eficiencia AC/ACECO    Superior al 99%
Eficiencia AC/AC    Superior al 97%
Entrada    3X120/208 VCA ' 3X127/220 VCA
Voltaje de entrada    138-270Vca (L-L)
Rango de voltaje de entrada    208+30%-35%
Otros voltajes    380, 400, 415Vca (por solicitud)
Secuencia de fases    1,2,3 típico
Frecuencia nominal    50/60 Hz autoseleccionable
Rango de frecuencia    40~70 Hz
Sensor Tierra/Neutro    Incluido
Filtros    EMI, RFI
Conductores (Entrada)    3 fases +Neutro+Tierra
Dual input    Incluido
Gráficos    Diagrama de flujo
Supresor de transientes    Incluido
Clase IP    IP20
Distorsión armónica (THDI)    <3% 100% de carga lineal
Tipo de conexión    Estrella
Salida    3x208/120 VAC
Voltaje seleccionable    3x208/120 VAC, 3x220/127 VAC
Regulación de voltaje de salida    [+/-1%]
Otros voltajes (salida)    380, 400, 415Vca (por solicitud)
Forma de onda    Onda Senoidal
TH.D (carga lineal)    ≤2%
TH.D (carga no lineal)    ≤4%
Factor de cresta    3,1
Recuperación de sobrecarga    Auto transferencia
Capacidad de sobrecarga    110% por 60 minutos, 125% por 10 minutos, 150% por un minuto
Protección bypass manual    Sensor calibrado con microprocesador
Bypass manual    Interconstruido en el mismo gabinete
Rango de frecuencia a la salida    50 Hz ± 0,1 Hz o 60 Hz ± 0,1 Hz
Conductores (salida)    3 fases + Neutro + Tierra
Tipo de batería    Selladas libres de mantenimiento
Tecnología de batería    VRLA/Litio
Voltaje VCD    +/-240 VCD
Número de baterías internas    40
Cargador    1.0~12.0A±10% (Ajustable)
Autonomía extendible    Hasta 10 bancos externos
Autonomía plena/media carga    7 y 16 minutos
Tiempo de recarga    3 horas 95%
Prueba baterías manual    Incluido
Prueba baterías programada    Incluido
Edad de baterías ajustable    Incluido
Arranque    Estándar
Ambiente baterías temperatura    ~0°C a 25°C
Ambiente baterías humedad relativa    0~95% sin condensación
Protecciones    Breaker, Fusible, Bypass manual, Interruptor emergencia
Procesador    DSC y DSP
Interruptor de emergencia    EPO local incluido y remoto opcional
Panel frontal    LCD Touch Screen
Lecturas    Operación normal, modo batería, diagrama de flujo
Alarmas    Audibles y visuales para condiciones anormales
Historial    500 eventos
Comunicaciones    RS232, USB, SNMP-RJ45, Modbus RS485, Dry contact, EMD
Temperatura de operación    ~0°C a 40°C
Humedad relativa    0~95% sin condensación
Temperatura almacenamiento    -15 a 60°C
Nivel de ruido    <55 dB a 1 metro de distancia
Altitud máxima de operación    3000 msnm/sin derrateo
Enfriamiento    Ventilación forzada
Certificaciones    IEC/EN 62040-1, IEC/EN 62040-2, NOM UL, IEC/EN 61000-4-2, -4-3, -4-4, NOM dictamen técnico, ISO9001, ISO14001
Sistema paralelo    Compatible
Capacidad paralela N+1    Sí
Unidades máximas    Hasta 3 unidades
Dimensiones (frente x alto x profundo)    300 x 1200 x 800 mm
Peso del UPS    200 Kg
